P1206A/B/C
高效沉淀池2提升泵
Q=225 m³/h, H=20 m
3装2运工程基线
奥美环境AiMS · P&ID SIMULATION九原工业园区污水资源化利用项目P&ID 工艺仿真子系统
未接 PLC · 工程示意 · 禁止控制
返回智慧水务主系统 ↗DIGITAL PROCESS TWIN / AS-BUILT BASIS
高效沉淀与V型滤池 · P&ID工程示意

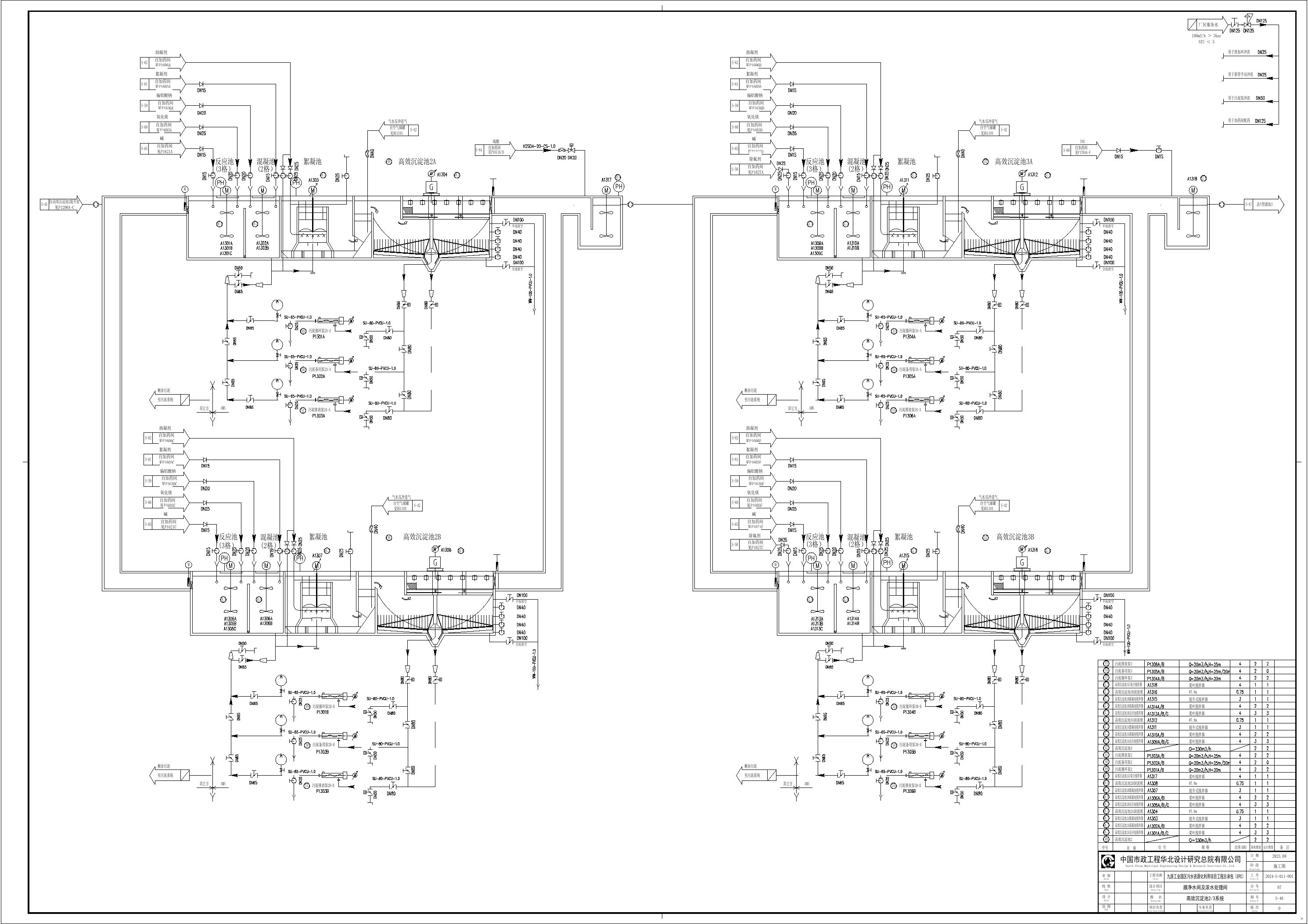

高效沉淀池、絮凝池、反应池、V型滤池及反洗系统。 设备位号及规格以S-34～S-71竣工图为基准；仪表与阀门请以完整台账为准。
设计处理能力2,400 m³/h
归属控制站3# PLC主站
可远传仪表22 点
阀门控制97 点
I/O及控制197 点
关联竣工图5 幅
PROCESS FLOW SCHEMATICRO1浓水 / 工业废水 → 滤后水 → UF2
工艺水浓水/废水药剂/公用PLC信号
INRO1浓水 / 工业废水上游边界
P1307A/B/C
V型滤池3产水提升泵
Q=225 m³/h, H=10 m
3装2运工程基线
P1308A/B/C
V型滤池3反洗泵
Q=300 m³/h, H=20 m
3装2运工程基线
C1301A/B/C
滤池反洗风机
Q=12 Nm³/min, P=73.5 kPa
3装2运工程基线
V型滤池3
砂滤池
Q=460 m³/h
1组工程基线
OUT滤后水 → UF2下游边界
侧线
排泥 / 反洗废水
公用
PAC · PAM · 反洗气水
PLC SIGNAL BUS3# PLC主站197 控制点 · 工程台账
REMOTE INSTRUMENTS
22 点 · 全部远传仪表清单
液位仪表LCP241未接入反洗废水池1液位 · 量程 0-6m · 4–20 mA
液位仪表LCP234未接入V型滤池3产水池液位 · 量程 0-6m · 4–20 mA
液位仪表LCP235未接入V型滤池3-A液位 · 量程 0-6m · 4–20 mA
液位仪表LCP236未接入V型滤池3-B液位 · 量程 0-6m · 4–20 mA
液位仪表LCP237未接入V型滤池3-C液位 · 量程 0-6m · 4–20 mA
液位仪表LCP244未接入反洗废水池2液位 · 量程 0-6m · 4–20 mA
电磁流量计LCP228未接入高效沉淀池2提升泵出口流量 · 量程 0-800m3/h · 4–20 mA + HART
电磁流量计LCP207未接入V型滤池3反洗泵出口流量 · 量程 0-800m3/h · 4–20 mA + HART
电磁流量计LCP217未接入除硅剂溶液去高效沉淀池2A流量 · 量程 0-3m3/h · 4–20 mA + HART
电磁流量计LCP217未接入除硅剂溶液去高效沉淀池2B流量 · 量程 0-3m3/h · 4–20 mA + HART
电磁流量计LCP226未接入除硅剂溶液去高效沉淀池3A流量 · 量程 0-3m3/h · 4–20 mA + HART
电磁流量计LCP226未接入除硅剂溶液去高效沉淀池3B流量 · 量程 0-3m3/h · 4–20 mA + HART
分析仪表源表未标KKS未接入高效沉淀池2A反应池 PH · 量程 0-14 · 数字传感器
分析仪表源表未标KKS未接入高效沉淀池2A絮凝池 PH · 量程 0-14 · 数字传感器
分析仪表源表未标KKS未接入高效沉淀池2后混合池 PH · 量程 0-14 · 数字传感器
分析仪表源表未标KKS未接入高效沉淀池2B反应池 PH · 量程 0-14 · 数字传感器
分析仪表源表未标KKS未接入高效沉淀池2B絮凝池池 PH · 量程 0-14 · 数字传感器
分析仪表源表未标KKS未接入高效沉淀池3A反应池 PH · 量程 0-14 · 数字传感器
分析仪表源表未标KKS未接入高效沉淀池3A絮凝池池 PH · 量程 0-14 · 数字传感器
分析仪表源表未标KKS未接入高效沉淀池3B反应池 PH · 量程 0-14 · 数字传感器
分析仪表源表未标KKS未接入高效沉淀池3B絮凝池 PH · 量程 0-14 · 数字传感器
分析仪表源表未标KKS未接入V型滤池3产水电导 · 量程 0-200000μs/cm · 数字传感器
VALVES & INTERLOCKS
97 点 · 全部阀门及联锁
未知
高效沉淀池2A污泥循环泵入口阀高效沉淀池2A污泥循环泵入口阀 · DO / DI未知未知
高效沉淀池2A剩余污泥泵入口阀高效沉淀池2A剩余污泥泵入口阀 · DO / DI未知未知
高效沉淀池2A污泥循环泵冲洗阀高效沉淀池2A污泥循环泵冲洗阀 · DO / DI未知未知
高效沉淀池2A污泥备用泵冲洗阀高效沉淀池2A污泥备用泵冲洗阀 · DO / DI未知未知
高效沉淀池2A剩余污泥泵冲洗阀高效沉淀池2A剩余污泥泵冲洗阀 · DO / DI未知未知
高效沉淀池2A高效沉淀池进水阀高效沉淀池2A高效沉淀池进水阀DI · DO / DI未知未知
高效沉淀池2A高效沉淀池进水阀高效沉淀池2A高效沉淀池进水阀DO · DO / DI未知未知
高效沉淀池2A高效沉淀池进水阀高效沉淀池2A高效沉淀池进水阀AI · DO / DI未知未知
高效沉淀池2B污泥循环泵入口阀高效沉淀池2B污泥循环泵入口阀 · DO / DI未知未知
高效沉淀池2B剩余污泥泵入口阀高效沉淀池2B剩余污泥泵入口阀 · DO / DI未知未知
高效沉淀池2B污泥循环泵冲洗阀高效沉淀池2B污泥循环泵冲洗阀 · DO / DI未知未知
高效沉淀池2B污泥备用泵冲洗阀高效沉淀池2B污泥备用泵冲洗阀 · DO / DI未知未知
高效沉淀池2B剩余污泥泵冲洗阀高效沉淀池2B剩余污泥泵冲洗阀 · DO / DI未知未知
高效沉淀池2B高效沉淀池进水阀高效沉淀池2B高效沉淀池进水阀DI · DO / DI未知未知
高效沉淀池2B高效沉淀池进水阀高效沉淀池2B高效沉淀池进水阀D0 · DO / DI未知未知
高效沉淀池2B高效沉淀池进水阀高效沉淀池2B高效沉淀池进水阀AI · DO / DI未知未知
高效沉淀池3A污泥循环泵入口阀高效沉淀池3A污泥循环泵入口阀 · DO / DI未知未知
高效沉淀池3A剩余污泥泵入口阀高效沉淀池3A剩余污泥泵入口阀 · DO / DI未知未知
高效沉淀池3A污泥循环泵冲洗阀高效沉淀池3A污泥循环泵冲洗阀 · DO / DI未知未知
高效沉淀池3A污泥备用泵冲洗阀高效沉淀池3A污泥备用泵冲洗阀 · DO / DI未知未知
高效沉淀池3A剩余污泥泵冲洗阀高效沉淀池3A剩余污泥泵冲洗阀 · DO / DI未知未知
高效沉淀池3A高效沉淀池进水阀高效沉淀池3A高效沉淀池进水阀DI · DO / DI未知未知
高效沉淀池3A高效沉淀池进水阀高效沉淀池3A高效沉淀池进水阀D0 · DO / DI未知未知
高效沉淀池3A高效沉淀池进水阀高效沉淀池3A高效沉淀池进水阀AI · DO / DI未知未知
高效沉淀池3B污泥循环泵入口阀高效沉淀池3B污泥循环泵入口阀 · DO / DI未知未知
高效沉淀池3B剩余污泥泵入口阀高效沉淀池3B剩余污泥泵入口阀 · DO / DI未知未知
高效沉淀池3B污泥循环泵冲洗阀高效沉淀池3B污泥循环泵冲洗阀 · DO / DI未知未知
高效沉淀池3B污泥备用泵冲洗阀高效沉淀池3B污泥备用泵冲洗阀 · DO / DI未知未知
高效沉淀池3B剩余污泥泵冲洗阀高效沉淀池3B剩余污泥泵冲洗阀 · DO / DI未知未知
高效沉淀池3B高效沉淀池进水阀高效沉淀池3B高效沉淀池进水阀DI · DO / DI未知未知
高效沉淀池3B高效沉淀池进水阀高效沉淀池3B高效沉淀池进水阀D0 · DO / DI未知未知
高效沉淀池3B高效沉淀池进水阀高效沉淀池3B高效沉淀池进水阀AI · DO / DI未知未知
V型滤池3A 进水阀V型滤池3A 进水阀DI · DO / DI未知未知
V型滤池3A 进水阀V型滤池3A 进水阀D0 · DO / DI未知未知
V型滤池3A 进水阀V型滤池3A 进水阀AI · DO / DI未知未知
V型滤池3A 排水阀V型滤池3A 排水阀DI · DO / DI未知未知
V型滤池3A 排水阀V型滤池3A 排水阀D0 · DO / DI未知未知
V型滤池3A 排水阀V型滤池3A 排水阀AI · DO / DI未知未知
V型滤池3A 反进阀V型滤池3A 反进阀 · DO / DI未知未知
V型滤池3A 进气阀V型滤池3A 进气阀 · DO / DI未知未知
V型滤池3A 进气排放阀V型滤池3A 进气排放阀 · DO / DI未知未知
V型滤池3A 产水调节阀V型滤池3A 产水调节阀 · DO / DI未知未知
V型滤池3B 进水阀V型滤池3B 进水阀DI · DO / DI未知未知
V型滤池3B 进水阀V型滤池3B 进水阀D0 · DO / DI未知未知
V型滤池3B 进水阀V型滤池3B 进水阀AI · DO / DI未知未知
V型滤池3B 排水阀V型滤池3B 排水阀DI · DO / DI未知未知
V型滤池3B 排水阀V型滤池3B 排水阀D0 · DO / DI未知未知
V型滤池3B 排水阀V型滤池3B 排水阀AI · DO / DI未知未知
V型滤池3B 反进阀V型滤池3B 反进阀 · DO / DI未知未知
V型滤池3B 进气阀V型滤池3B 进气阀 · DO / DI未知未知
V型滤池3B 进气排放阀V型滤池3B 进气排放阀 · DO / DI未知未知
V型滤池3B 产水调节阀V型滤池3B 产水调节阀 · DO / DI未知未知
V型滤池3C 进水阀V型滤池3C 进水阀DI · DO / DI未知未知
V型滤池3C 进水阀V型滤池3C 进水阀D0 · DO / DI未知未知
V型滤池3C 进水阀V型滤池3C 进水阀AI · DO / DI未知未知
V型滤池3C 排水阀V型滤池3C 排水阀DI · DO / DI未知未知
V型滤池3C 排水阀V型滤池3C 排水阀D0 · DO / DI未知未知
V型滤池3C 排水阀V型滤池3C 排水阀AI · DO / DI未知未知
V型滤池3C 反进阀V型滤池3C 反进阀 · DO / DI未知未知
V型滤池3C 进气阀V型滤池3C 进气阀 · DO / DI未知未知
V型滤池3C 进气排放阀V型滤池3C 进气排放阀 · DO / DI未知未知
V型滤池3C 产水调节阀V型滤池3C 产水调节阀 · DO / DI未知未知
LCP131 反洗废水池1进气阀控制箱X0反洗废水池1进气阀_DC24V电源 · DO / DI未知未知
LCP131 反洗废水池1进气阀控制箱X2反洗废水池1进气阀_DI · DO / DI未知未知
LCP131 反洗废水池1进气阀控制箱X1反洗废水池1进气阀_DO · DO / DI未知未知
反洗废水池1进气阀反洗废水池1进气阀 · DO / DI未知未知
LCP132 滤池反洗风机排气阀控制箱X0滤池反洗风机排气阀DC24V电源 · DO / DI未知未知
LCP132 滤池反洗风机排气阀控制箱X2滤池反洗风机排气阀DI · DO / DI未知未知
LCP132 滤池反洗风机排气阀控制箱X1滤池反洗风机排气阀DO · DO / DI未知未知
滤池反洗风机排气阀反洗废水池1进气阀 · DO / DI未知未知
LCP133 反洗废水池2进气阀控制箱X0反洗废水池2进气阀_DC24V电源 · DO / DI未知未知
LCP133 反洗废水池2进气阀控制箱X2反洗废水池2进气阀_DI · DO / DI未知未知
LCP133 反洗废水池2进气阀控制箱X1反洗废水池2进气阀_DO · DO / DI未知未知
反洗废水池2进气阀反洗废水池2进气阀 · DO / DI未知未知
LCP138 浓硫酸进V型滤池3产水管阀控制箱LCP138 电源线 · DO / DI未知未知
LCP138 浓硫酸进高效沉淀池2阀控制箱X0浓硫酸进高效沉淀池2阀_DC24V电源 · DO / DI未知未知
LCP138 浓硫酸进高效沉淀池2阀控制箱X2浓硫酸进高效沉淀池2阀_DI · DO / DI未知未知
LCP138 浓硫酸进高效沉淀池2阀控制箱X1浓硫酸进高效沉淀池2阀_DO · DO / DI未知未知
LCP138 浓硫酸进高效沉淀池2阀控制箱--PH表浓硫酸进高效沉淀池2阀_AI · DO / DI未知未知
浓硫酸进高效沉淀池2阀浓硫酸进高效沉淀池2阀 · DO / DI未知未知
高效沉淀池2A高效沉淀池进水阀高效沉淀池2A高效沉淀池进水阀电源 · DO / DI未知未知
高效沉淀池2B高效沉淀池进水阀高效沉淀池2B高效沉淀池进水阀电源 · DO / DI未知未知
高效沉淀池3A高效沉淀池进水阀高效沉淀池3A高效沉淀池进水阀电源 · DO / DI未知未知
高效沉淀池3B高效沉淀池进水阀高效沉淀池3B高效沉淀池进水阀电源 · DO / DI未知未知
V型滤池A进水阀V型滤池A进水阀电源 · DO / DI未知未知
V型滤池A排水阀V型滤池A排水阀电源 · DO / DI未知未知
V型滤池B进水阀V型滤池B进水阀电源 · DO / DI未知未知
V型滤池B排水阀V型滤池B排水阀电源 · DO / DI未知未知
V型滤池C进水阀V型滤池C进水阀电源 · DO / DI未知未知
V型滤池C排水阀V型滤池C排水阀电源 · DO / DI未知未知
滤池反洗风机排气阀控制箱LCP132滤池反洗风机A就地箱控制线 · DO / DI未知未知
滤池反洗风机排气阀控制箱LCP132滤池反洗风机B就地箱控制线 · DO / DI未知未知
滤池反洗风机排气阀控制箱LCP132滤池反洗风机C就地箱控制线 · DO / DI未知未知
反洗废水池1进气阀控制箱LCP131反洗废水池1提升泵A就地箱控制线 · DO / DI未知未知
反洗废水池1进气阀控制箱LCP131反洗废水池1提升泵B就地箱控制线 · DO / DI未知未知
反洗废水池2进气阀控制箱LCP133反洗废水池2提升泵A就地箱控制线 · DO / DI未知未知
反洗废水池2进气阀控制箱LCP133反洗废水池2提升泵B就地箱控制线 · DO / DI未知PLC I/O MAPPING
197 点 · 全部控制点及电缆路径
DI / DO高效沉淀池2A_DC24V电源LCP109A 高效沉淀池2A控制箱X0 → 5#PLC柜-P1设计资料已录入
DI / DO高效沉淀池2A_DI1LCP109A 高效沉淀池2A控制箱X2 → 5#PLC柜-P13设计资料已录入
DI / DO高效沉淀池2A_DI2LCP109A 高效沉淀池2A控制箱X3 → 5#PLC柜-P7设计资料已录入
DI / DO高效沉淀池2A_DOLCP109A 高效沉淀池2A控制箱X1 → 5#PLC柜-P17设计资料已录入
DO / DI高效沉淀池2A污泥循环泵入口阀LCP109A 高效沉淀池2A控制箱X2 → 高效沉淀池2A污泥循环泵入口阀设计资料已录入
DO / DI高效沉淀池2A剩余污泥泵入口阀LCP109A 高效沉淀池2A控制箱X2 → 高效沉淀池2A剩余污泥泵入口阀设计资料已录入
DO / DI高效沉淀池2A污泥循环泵冲洗阀LCP109A 高效沉淀池2A控制箱X2 → 高效沉淀池2A污泥循环泵冲洗阀设计资料已录入
DO / DI高效沉淀池2A污泥备用泵冲洗阀LCP109A 高效沉淀池2A控制箱X2 → 高效沉淀池2A污泥备用泵冲洗阀设计资料已录入
DO / DI高效沉淀池2A剩余污泥泵冲洗阀LCP109A 高效沉淀池2A控制箱X2 → 高效沉淀池2A剩余污泥泵冲洗阀设计资料已录入
DI高效沉淀池2A刮泥机扭矩开关LCP109A 高效沉淀池2A控制箱X3 → 高效沉淀池2A刮泥机扭矩开关设计资料已录入
DI / DO污泥循环泵2A-A电接点压力表LCP109A 高效沉淀池2A控制箱X3 → 污泥循环泵2A-A电接点压力表设计资料已录入
DI / DO污泥备用泵2A-A电接点压力表LCP109A 高效沉淀池2A控制箱X3 → 污泥备用泵2A-A电接点压力表设计资料已录入
DI / DO剩余污泥泵2A-A电接点压力表LCP109A 高效沉淀池2A控制箱X3 → 剩余污泥泵2A-A电接点压力表设计资料已录入
DI / DO高效沉淀池2A高效沉淀池进水阀DI高效沉淀池2A高效沉淀池进水阀 → 5#PLC柜-P13设计资料已录入
DI / DO高效沉淀池2A高效沉淀池进水阀DO高效沉淀池2A高效沉淀池进水阀 → 5#PLC柜-P17设计资料已录入
DI / DO高效沉淀池2A高效沉淀池进水阀AI高效沉淀池2A高效沉淀池进水阀 → 5#PLC柜-P20设计资料已录入
DI / DO高效沉淀池2B_DC24V电源LCP109B 高效沉淀池2B控制箱X0 → 5#PLC柜-P1设计资料已录入
DI / DO高效沉淀池2B_DI1LCP109B 高效沉淀池2B控制箱X2 → 5#PLC柜-P14设计资料已录入
DI / DO高效沉淀池2B_DI2LCP109B 高效沉淀池2B控制箱X3 → 5#PLC柜-P4设计资料已录入
DI / DO高效沉淀池2B_DOLCP109B 高效沉淀池2B控制箱X1 → 5#PLC柜-P17设计资料已录入
DO / DI高效沉淀池2B污泥循环泵入口阀LCP109B 高效沉淀池2B控制箱X2 → 高效沉淀池2B污泥循环泵入口阀设计资料已录入
DO / DI高效沉淀池2B剩余污泥泵入口阀LCP109B 高效沉淀池2B控制箱X2 → 高效沉淀池2B剩余污泥泵入口阀设计资料已录入
DO / DI高效沉淀池2B污泥循环泵冲洗阀LCP109B 高效沉淀池2B控制箱X2 → 高效沉淀池2B污泥循环泵冲洗阀设计资料已录入
DO / DI高效沉淀池2B污泥备用泵冲洗阀LCP109B 高效沉淀池2B控制箱X2 → 高效沉淀池2B污泥备用泵冲洗阀设计资料已录入
DO / DI高效沉淀池2B剩余污泥泵冲洗阀LCP109B 高效沉淀池2B控制箱X2 → 高效沉淀池2B剩余污泥泵冲洗阀设计资料已录入
DI高效沉淀池2B刮泥机扭矩开关LCP109B 高效沉淀池2B控制箱X3 → 高效沉淀池2B刮泥机扭矩开关设计资料已录入
DI / DO污泥循环泵2B-B电接点压力表LCP109B 高效沉淀池2B控制箱X3 → 污泥循环泵2B-B电接点压力表设计资料已录入
DI / DO污泥备用泵2B-B电接点压力表LCP109B 高效沉淀池2B控制箱X3 → 污泥备用泵2B-B电接点压力表设计资料已录入
DI / DO剩余污泥泵2B-B电接点压力表LCP109B 高效沉淀池2B控制箱X3 → 剩余污泥泵2B-B电接点压力表设计资料已录入
DI / DO高效沉淀池2B高效沉淀池进水阀DI高效沉淀池2B高效沉淀池进水阀 → 5#PLC柜-P14设计资料已录入
DI / DO高效沉淀池2B高效沉淀池进水阀D0高效沉淀池2B高效沉淀池进水阀 → 5#PLC柜-P17设计资料已录入
DI / DO高效沉淀池2B高效沉淀池进水阀AI高效沉淀池2B高效沉淀池进水阀 → 5#PLC柜-P20设计资料已录入
DI / DO高效沉淀池3A_DC24V电源LCP110A 高效沉淀池3A控制箱X0 → 5#PLC柜-P1设计资料已录入
DI / DO高效沉淀池3A_DI1LCP110A 高效沉淀池3A控制箱X2 → 5#PLC柜-P13设计资料已录入
DI / DO高效沉淀池3A_DI2LCP110A 高效沉淀池3A控制箱X3 → 5#PLC柜-P4设计资料已录入
DI / DO高效沉淀池3A_DOLCP110A 高效沉淀池3A控制箱X1 → 5#PLC柜-P17设计资料已录入
DO / DI高效沉淀池3A污泥循环泵入口阀LCP110A 高效沉淀池3A控制箱X2 → 高效沉淀池3A污泥循环泵入口阀设计资料已录入
DO / DI高效沉淀池3A剩余污泥泵入口阀LCP110A 高效沉淀池3A控制箱X2 → 高效沉淀池3A剩余污泥泵入口阀设计资料已录入
DO / DI高效沉淀池3A污泥循环泵冲洗阀LCP110A 高效沉淀池3A控制箱X2 → 高效沉淀池3A污泥循环泵冲洗阀设计资料已录入
DO / DI高效沉淀池3A污泥备用泵冲洗阀LCP110A 高效沉淀池3A控制箱X2 → 高效沉淀池3A污泥备用泵冲洗阀设计资料已录入
DO / DI高效沉淀池3A剩余污泥泵冲洗阀LCP110A 高效沉淀池3A控制箱X2 → 高效沉淀池3A剩余污泥泵冲洗阀设计资料已录入
DI高效沉淀池3A刮泥机扭矩开关LCP110A 高效沉淀池3A控制箱X3 → 高效沉淀池3A刮泥机扭矩开关设计资料已录入
DI / DO污泥循环泵3A-A电接点压力表LCP110A 高效沉淀池3A控制箱X3 → 污泥循环泵3A-A电接点压力表设计资料已录入
DI / DO污泥备用泵3A-A电接点压力表LCP110A 高效沉淀池3A控制箱X3 → 污泥备用泵3A-A电接点压力表设计资料已录入
DI / DO剩余污泥泵3A-A电接点压力表LCP110A 高效沉淀池3A控制箱X3 → 剩余污泥泵3A-A电接点压力表设计资料已录入
DI / DO高效沉淀池3A高效沉淀池进水阀DI高效沉淀池3A高效沉淀池进水阀 → 5#PLC柜-P15设计资料已录入
DI / DO高效沉淀池3A高效沉淀池进水阀D0高效沉淀池3A高效沉淀池进水阀 → 5#PLC柜-P17设计资料已录入
DI / DO高效沉淀池3A高效沉淀池进水阀AI高效沉淀池3A高效沉淀池进水阀 → 5#PLC柜-P20设计资料已录入
DI / DO高效沉淀池3B_DC24V电源LCP110B 高效沉淀池3B控制箱X0 → 5#PLC柜-P1设计资料已录入
DI / DO高效沉淀池3B_DI1LCP110B 高效沉淀池3B控制箱X2 → 5#PLC柜-P14设计资料已录入
DI / DO高效沉淀池3B_DI2LCP110B 高效沉淀池3B控制箱X3 → 5#PLC柜-P4设计资料已录入
DI / DO高效沉淀池3B_DOLCP110B 高效沉淀池3B控制箱X1 → 5#PLC柜-P17设计资料已录入
DO / DI高效沉淀池3B污泥循环泵入口阀LCP110B 高效沉淀池3B控制箱X2 → 高效沉淀池3B污泥循环泵入口阀设计资料已录入
DO / DI高效沉淀池3B剩余污泥泵入口阀LCP110B 高效沉淀池3B控制箱X2 → 高效沉淀池3B剩余污泥泵入口阀设计资料已录入
DO / DI高效沉淀池3B污泥循环泵冲洗阀LCP110B 高效沉淀池3B控制箱X2 → 高效沉淀池3B污泥循环泵冲洗阀设计资料已录入
DO / DI高效沉淀池3B污泥备用泵冲洗阀LCP110B 高效沉淀池3B控制箱X2 → 高效沉淀池3B污泥备用泵冲洗阀设计资料已录入
DO / DI高效沉淀池3B剩余污泥泵冲洗阀LCP110B 高效沉淀池3B控制箱X2 → 高效沉淀池3B剩余污泥泵冲洗阀设计资料已录入
DI高效沉淀池3B刮泥机扭矩开关LCP110B 高效沉淀池3B控制箱X3 → 高效沉淀池3B刮泥机扭矩开关设计资料已录入
DI / DO污泥循环泵3B-B电接点压力表LCP110B 高效沉淀池3B控制箱X3 → 污泥循环泵3B-B电接点压力表设计资料已录入
DI / DO污泥备用泵3B-B电接点压力表LCP110B 高效沉淀池3B控制箱X3 → 污泥备用泵3B-B电接点压力表设计资料已录入
DI / DO剩余污泥泵3B-B电接点压力表LCP110B 高效沉淀池3B控制箱X3 → 剩余污泥泵3B-B电接点压力表设计资料已录入
DI / DO高效沉淀池3B高效沉淀池进水阀DI高效沉淀池3B高效沉淀池进水阀 → 5#PLC柜-P15设计资料已录入
DI / DO高效沉淀池3B高效沉淀池进水阀D0高效沉淀池3B高效沉淀池进水阀 → 5#PLC柜-P17设计资料已录入
DI / DO高效沉淀池3B高效沉淀池进水阀AI高效沉淀池3B高效沉淀池进水阀 → 5#PLC柜-P20设计资料已录入
DI / DOV型滤池3A_DC24V电源LCP112A V型滤池3A控制箱X0 → 6#PLC柜-P0设计资料已录入
DI / DOV型滤池3A_DILCP112A V型滤池3A控制箱X2 → 6#PLC柜-P2设计资料已录入
DI / DOV型滤池3A_DOLCP112A V型滤池3A控制箱X1 → 6#PLC柜-P5设计资料已录入
DI / DOV型滤池3A_AI/AOLCP112A V型滤池3A控制箱X2 → 6#PLC柜-P8/P9设计资料已录入
DI / DOV型滤池3A 进水阀DIV型滤池3A 进水阀 → 6#PLC柜-P2设计资料已录入
DI / DOV型滤池3A 进水阀D0V型滤池3A 进水阀 → 6#PLC柜-P5设计资料已录入
DI / DOV型滤池3A 进水阀AIV型滤池3A 进水阀 → 6#PLC柜-P8设计资料已录入
DI / DOV型滤池3A 排水阀DIV型滤池3A 排水阀 → 6#PLC柜-P3设计资料已录入
DI / DOV型滤池3A 排水阀D0V型滤池3A 排水阀 → 6#PLC柜-P5设计资料已录入
DI / DOV型滤池3A 排水阀AIV型滤池3A 排水阀 → 6#PLC柜-P8设计资料已录入
DO / DIV型滤池3A 反进阀LCP112A V型滤池3A控制箱X2 → V型滤池3A 反进阀设计资料已录入
DO / DIV型滤池3A 进气阀LCP112A V型滤池3A控制箱X2 → V型滤池3A 进气阀设计资料已录入
DO / DIV型滤池3A 进气排放阀LCP112A V型滤池3A控制箱X2 → V型滤池3A 进气排放阀设计资料已录入
DO / DIV型滤池3A 产水调节阀LCP112A V型滤池3A控制箱X2 → V型滤池3A 产水调节阀设计资料已录入
DI / DOV型滤池3B_DC24V电源LCP112B V型滤池3B控制箱X0 → 6#PLC柜-P0设计资料已录入
DI / DOV型滤池3B_DILCP112B V型滤池3B控制箱X2 → 6#PLC柜-P3设计资料已录入
DI / DOV型滤池3B_DOLCP112B V型滤池3B控制箱X1 → 6#PLC柜-P6设计资料已录入
DI / DOV型滤池3B_AI/AOLCP112B V型滤池3B控制箱X2 → 6#PLC柜-P8/P9设计资料已录入
DI / DOV型滤池3B 进水阀DIV型滤池3B 进水阀 → 6#PLC柜-P4设计资料已录入
DI / DOV型滤池3B 进水阀D0V型滤池3B 进水阀 → 6#PLC柜-P6设计资料已录入
DI / DOV型滤池3B 进水阀AIV型滤池3B 进水阀 → 6#PLC柜-P8设计资料已录入
DI / DOV型滤池3B 排水阀DIV型滤池3B 排水阀 → 6#PLC柜-P4设计资料已录入
DI / DOV型滤池3B 排水阀D0V型滤池3B 排水阀 → 6#PLC柜-P6设计资料已录入
DI / DOV型滤池3B 排水阀AIV型滤池3B 排水阀 → 6#PLC柜-P8设计资料已录入
DO / DIV型滤池3B 反进阀LCP112B V型滤池3B控制箱X2 → V型滤池3B 反进阀设计资料已录入
DO / DIV型滤池3B 进气阀LCP112B V型滤池3B控制箱X2 → V型滤池3B 进气阀设计资料已录入
DO / DIV型滤池3B 进气排放阀LCP112B V型滤池3B控制箱X2 → V型滤池3B 进气排放阀设计资料已录入
DO / DIV型滤池3B 产水调节阀LCP112B V型滤池3B控制箱X2 → V型滤池3B 产水调节阀设计资料已录入
DI / DOV型滤池3C_DC24V电源LCP112C V型滤池3C控制箱X0 → 6#PLC柜-P0设计资料已录入
DI / DOV型滤池3C_DILCP112C V型滤池3C控制箱X2 → 6#PLC柜-P10设计资料已录入
DI / DOV型滤池3C_DOLCP112C V型滤池3C控制箱X1 → 6#PLC柜-P13设计资料已录入
DI / DOV型滤池3C_AI/AOLCP112C V型滤池3C控制箱X2 → 6#PLC柜-P16/P17设计资料已录入
DI / DOV型滤池3C 进水阀DIV型滤池3C 进水阀 → 6#PLC柜-P10设计资料已录入
DI / DOV型滤池3C 进水阀D0V型滤池3C 进水阀 → 6#PLC柜-P13设计资料已录入
DI / DOV型滤池3C 进水阀AIV型滤池3C 进水阀 → 6#PLC柜-P16设计资料已录入
DI / DOV型滤池3C 排水阀DIV型滤池3C 排水阀 → 6#PLC柜-P11设计资料已录入
DI / DOV型滤池3C 排水阀D0V型滤池3C 排水阀 → 6#PLC柜-P13设计资料已录入
DI / DOV型滤池3C 排水阀AIV型滤池3C 排水阀 → 6#PLC柜-P16设计资料已录入
DO / DIV型滤池3C 反进阀LCP112C V型滤池3C控制箱X2 → V型滤池3C 反进阀设计资料已录入
DO / DIV型滤池3C 进气阀LCP112C V型滤池3C控制箱X2 → V型滤池3C 进气阀设计资料已录入
DO / DIV型滤池3C 进气排放阀LCP112C V型滤池3C控制箱X2 → V型滤池3C 进气排放阀设计资料已录入
DO / DIV型滤池3C 产水调节阀LCP112C V型滤池3C控制箱X2 → V型滤池3C 产水调节阀设计资料已录入
DI / DO反洗废水池1进气阀_DC24V电源LCP131 反洗废水池1进气阀控制箱X0 → 11#PLC柜-P1设计资料已录入
DI / DO反洗废水池1进气阀_DILCP131 反洗废水池1进气阀控制箱X2 → 11#PLC柜-P18设计资料已录入
DI / DO反洗废水池1进气阀_DOLCP131 反洗废水池1进气阀控制箱X1 → 12#PLC柜-5Z3KA5-K1设计资料已录入
DO / DI反洗废水池1进气阀LCP131 反洗废水池1进气阀控制箱X2 → 反洗废水池1进气阀设计资料已录入
DI / DO滤池反洗风机排气阀DC24V电源LCP132 滤池反洗风机排气阀控制箱X0 → 5#PLC柜-P0设计资料已录入
DI / DO滤池反洗风机排气阀DILCP132 滤池反洗风机排气阀控制箱X2 → 5#PLC柜-P5设计资料已录入
DI / DO滤池反洗风机排气阀DOLCP132 滤池反洗风机排气阀控制箱X1 → 5#PLC柜-3Z2KA2-K4设计资料已录入
DO / DI反洗废水池1进气阀LCP132 滤池反洗风机排气阀控制箱X2 → 滤池反洗风机排气阀设计资料已录入
DI / DO反洗废水池2进气阀_DC24V电源LCP133 反洗废水池2进气阀控制箱X0 → 11#PLC柜-P1设计资料已录入
DI / DO反洗废水池2进气阀_DILCP133 反洗废水池2进气阀控制箱X2 → 11#PLC柜-P18设计资料已录入
DI / DO反洗废水池2进气阀_DOLCP133 反洗废水池2进气阀控制箱X1 → 12#PLC柜-5Z3KA5-K2设计资料已录入
DO / DI反洗废水池2进气阀LCP133 反洗废水池2进气阀控制箱X2 → 反洗废水池2进气阀设计资料已录入
POWERLCP138 电源线LCP138 浓硫酸进V型滤池3产水管阀控制箱 → LCP227负一楼电源箱设计资料已录入
DI / DO浓硫酸进高效沉淀池2阀_DC24V电源LCP138 浓硫酸进高效沉淀池2阀控制箱X0 → 5#PLC柜-P0设计资料已录入
DI / DO浓硫酸进高效沉淀池2阀_DILCP138 浓硫酸进高效沉淀池2阀控制箱X2 → 5#PLC柜-P6设计资料已录入
DI / DO浓硫酸进高效沉淀池2阀_DOLCP138 浓硫酸进高效沉淀池2阀控制箱X1 → 5#PLC柜-3Z2KA3-K7设计资料已录入
DI / DO浓硫酸进高效沉淀池2阀_AILCP138 浓硫酸进高效沉淀池2阀控制箱--PH表 → 5#PLC柜-P10设计资料已录入
DO / DI浓硫酸进高效沉淀池2阀LCP138 浓硫酸进高效沉淀池2控制箱X2 → 浓硫酸进高效沉淀池2阀设计资料已录入
DI / DOV型滤池3反洗泵出口流量_AILCP207 V型滤池3反洗泵出口流量仪表箱 → 5#PLC柜-P19设计资料已录入
POWERV型滤池3反洗泵出口流量_AC220V电源LCP207 V型滤池3反洗泵出口流量仪表箱 → 一楼电源箱LCP255设计资料已录入
DI / DOV型滤池3反洗泵出口流量励磁线LCP207 V型滤池3反洗泵出口流量仪表箱 → V型滤池3反洗泵出口流量设计资料已录入
DI / DOV型滤池3反洗泵出口流量信号线LCP207 V型滤池3反洗泵出口流量仪表箱 → V型滤池3反洗泵出口流量设计资料已录入
DO / DI高效沉淀池2A高效沉淀池进水阀电源LCP215高效沉淀池进水阀电源箱 → 高效沉淀池2A高效沉淀池进水阀设计资料已录入
DO / DI高效沉淀池2B高效沉淀池进水阀电源LCP215高效沉淀池进水阀电源箱 → 高效沉淀池2B高效沉淀池进水阀设计资料已录入
DO / DI高效沉淀池3A高效沉淀池进水阀电源LCP215高效沉淀池进水阀电源箱 → 高效沉淀池3A高效沉淀池进水阀设计资料已录入
DO / DI高效沉淀池3B高效沉淀池进水阀电源LCP215高效沉淀池进水阀电源箱 → 高效沉淀池3B高效沉淀池进水阀设计资料已录入
DO / DIV型滤池A进水阀电源LCP216V型滤池进水阀、排水阀电源箱 → V型滤池A进水阀设计资料已录入
DO / DIV型滤池A排水阀电源LCP216V型滤池进水阀、排水阀电源箱 → V型滤池A排水阀设计资料已录入
DO / DIV型滤池B进水阀电源LCP216V型滤池进水阀、排水阀电源箱 → V型滤池B进水阀设计资料已录入
DO / DIV型滤池B排水阀电源LCP216V型滤池进水阀、排水阀电源箱 → V型滤池B排水阀设计资料已录入
DO / DIV型滤池C进水阀电源LCP216V型滤池进水阀、排水阀电源箱 → V型滤池C进水阀设计资料已录入
DO / DIV型滤池C排水阀电源LCP216V型滤池进水阀、排水阀电源箱 → V型滤池C排水阀设计资料已录入
DI / DO除硅剂溶液去高效沉淀池2A/2B流量_AI1LCP217 除硅剂溶液去高效沉淀池2A/2B流量仪表箱 → 12#PLC柜-P8设计资料已录入
POWER除硅剂溶液去高效沉淀池2A/2B流量仪表箱_AC220V电源LCP217除硅剂溶液去高效沉淀池2A/2B流量仪表箱 → LCP260 阳床F-J、除硅剂出口流量仪表电源箱设计资料已录入
DI / DO除硅剂溶液去高效沉淀池2A流量励磁线LCP217除硅剂溶液去高效沉淀池2A/2B流量仪表箱 → 除硅剂溶液去高效沉淀池2A流量传感器设计资料已录入
DI / DO除硅剂溶液去高效沉淀池2A流量信号线LCP217除硅剂溶液去高效沉淀池2A/2B流量仪表箱 → 除硅剂溶液去高效沉淀池2A流量传感器设计资料已录入
DI / DO除硅剂溶液去高效沉淀池2B流量励磁线LCP217除硅剂溶液去高效沉淀池2A/2B流量仪表箱 → 除硅剂溶液去高效沉淀池2B流量传感器设计资料已录入
DI / DO除硅剂溶液去高效沉淀池2B流量信号线LCP217除硅剂溶液去高效沉淀池2A/2B流量仪表箱 → 除硅剂溶液去高效沉淀池2B流量传感器设计资料已录入
POWER高效沉淀池2A反应池PH仪表箱_AC220V电源LCP218 高效沉淀池2A反应池PH仪表箱 → LCP261 高效澄清池仪表电源箱设计资料已录入
POWER高效沉淀池2B反应池PH仪表箱_AC220V电源LCP219 高效沉淀池2B反应池PH仪表箱 → LCP261 高效澄清池仪表电源箱设计资料已录入
POWER高效沉淀池3A反应池PH仪表箱_AC220V电源LCP220高效沉淀池3A反应池PH仪表箱 → LCP261 高效澄清池仪表电源箱设计资料已录入
POWER高效沉淀池3B反应池PH仪表箱_AC220V电源LCP221 高效沉淀池3B反应池PH仪表箱 → LCP261 高效澄清池仪表电源箱设计资料已录入
POWER高效沉淀池2A絮凝池PH仪表箱_AC220V电源LCP222 高效沉淀池2A絮凝池PH仪表箱 → LCP261 高效澄清池仪表电源箱设计资料已录入
POWER高效沉淀池2B絮凝池PH仪表箱_AC220V电源LCP223高效沉淀池2B絮凝池PH仪表箱 → LCP261 高效澄清池仪表电源箱设计资料已录入
POWER高效沉淀池3A絮凝池PH仪表箱_AC220V电源LCP224高效沉淀池3A絮凝池PH仪表箱 → LCP261 高效澄清池仪表电源箱设计资料已录入
POWER高效沉淀池3B絮凝池PH仪表箱_AC220V电源LCP225 高效沉淀池3B絮凝池PH仪表箱 → LCP261 高效澄清池仪表电源箱设计资料已录入
POWER除硅剂溶液去高效沉淀池3A/3B流量仪表箱_AC220V电源LCP226 除硅剂溶液去高效沉淀池3A/3B流量仪表箱 → LCP260 阳床F-J、除硅剂出口流量仪表电源箱设计资料已录入
DI / DO除硅剂溶液去高效沉淀池3A流量励磁线LCP226 除硅剂溶液去高效沉淀池3A/3B流量仪表箱 → 除硅剂溶液去高效沉淀池3A流量传感器设计资料已录入
DI / DO除硅剂溶液去高效沉淀池3A流量信号线LCP226 除硅剂溶液去高效沉淀池3A/3B流量仪表箱 → 除硅剂溶液去高效沉淀池3A流量传感器设计资料已录入
DI / DO除硅剂溶液去高效沉淀池3B流量励磁线LCP226 除硅剂溶液去高效沉淀池3A/3B流量仪表箱 → 除硅剂溶液去高效沉淀池3B流量传感器设计资料已录入
DI / DO除硅剂溶液去高效沉淀池3B流量信号线LCP226 除硅剂溶液去高效沉淀池3A/3B流量仪表箱 → 除硅剂溶液去高效沉淀池3B流量传感器设计资料已录入
DI / DO高效沉淀池2提升泵出口流量_AILCP228 高效沉淀池2提升泵出口流量仪表箱 → 5#PLC柜-P19设计资料已录入
POWER高效沉淀池2提升泵出口流量_AC220V电源LCP228 高效沉淀池2提升泵出口流量仪表箱 → 仪表电源柜设计资料已录入
DI / DO高效沉淀池2提升泵出口流量励磁线LCP228 高效沉淀池2提升泵出口流量仪表箱 → 高效沉淀池2提升泵出口流量传感器设计资料已录入
DI / DO高效沉淀池2提升泵出口流量信号线LCP228 高效沉淀池2提升泵出口流量仪表箱 → 高效沉淀池2提升泵出口流量传感器设计资料已录入
POWERV型滤池3产水电导仪表箱_AC220V电源LCP271 V型滤池3产水电导仪表箱 → LCP261 高效澄清池仪表电源箱设计资料已录入
POWER去高效沉淀池2A絮凝剂加药泵电源LCP303 X1 → 去高效沉淀池2A絮凝剂加药泵设计资料已录入
POWER去高效沉淀池2絮凝剂加药泵电源LCP303 X2 → 去高效沉淀池2絮凝剂加药泵设计资料已录入
POWER去高效沉淀池2B絮凝剂加药泵电源LCP303 X3 → 去高效沉淀池2B絮凝剂加药泵设计资料已录入
POWER去高效沉淀池3A絮凝剂加药泵电源LCP303 X4 → 去高效沉淀池3A絮凝剂加药泵设计资料已录入
POWER去高效沉淀池3絮凝剂加药泵电源LCP303 X5 → 去高效沉淀池3絮凝剂加药泵设计资料已录入
POWER去高效沉淀池3B絮凝剂加药泵电源LCP303 X6 → 去高效沉淀池3A絮凝剂加药泵设计资料已录入
POWER高效沉淀池2硫酸投加泵A电源LCP303 X7 → 高效沉淀池2硫酸投加泵A设计资料已录入
POWER高效沉淀池2硫酸投加泵A风扇电源LCP303 X7 → 高效沉淀池2硫酸投加泵A风扇设计资料已录入
POWER高效沉淀池2硫酸投加泵B电源LCP303 X8 → 高效沉淀池2硫酸投加泵B设计资料已录入
POWER高效沉淀池2硫酸投加泵B风扇电源LCP303 X8 → 高效沉淀池2硫酸投加泵B风扇设计资料已录入
POWER去高效沉淀池2A PAM加药泵电源LCP305 X1 → 去高效沉淀池2A PAM加药泵设计资料已录入
POWER去高效沉淀池2 PAM加药泵电源LCP305 X2 → 去高效沉淀池2 PAM加药泵设计资料已录入
POWER去高效沉淀池2B PAM加药泵电源LCP305 X3 → 去高效沉淀池2B PAM加药泵设计资料已录入
POWER去高效沉淀池3A PAM加药泵电源LCP305 X4 → 去高效沉淀池3A PAM加药泵设计资料已录入
POWER去高效沉淀池3 PAM加药泵电源LCP305 X5 → 去高效沉淀池3 PAM加药泵设计资料已录入
POWER去高效沉淀池3B PAM加药泵电源LCP305 X6 → 去高效沉淀池3B PAM加药泵设计资料已录入
POWER去高效沉淀池2A碱加药泵电源LCP308(X9) → 去高效沉淀池2A碱加药泵设计资料已录入
POWER去高效沉淀池2碱加药泵电源LCP308(X10) → 去高效沉淀池2碱加药泵设计资料已录入
POWER去高效沉淀池2B碱加药泵电源LCP308(X11) → 去高效沉淀池2B碱加药泵设计资料已录入
POWER去高效沉淀池3A碱加药泵电源LCP308(X12) → 去高效沉淀池3A碱加药泵设计资料已录入
POWER去高效沉淀池3碱加药泵电源LCP308(X13) → 去高效沉淀池3碱加药泵设计资料已录入
POWER去高效沉淀池3B碱加药泵电源LCP308(X14) → 去高效沉淀池3B碱加药泵设计资料已录入
POWER高效沉淀池3PAC加药泵A电源LCP310(X1) → 高效沉淀池3PAC加药泵A设计资料已录入
POWER高效沉淀池3PAC加药泵B电源LCP310(X2) → 高效沉淀池3PAC加药泵B设计资料已录入
POWER高效沉淀池3PAC加药泵C电源LCP310(X3) → 高效沉淀池3PAC加药泵C设计资料已录入
POWER高效沉淀池3PAC加药泵D电源LCP310(X4) → 高效沉淀池3PAC加药泵D设计资料已录入
POWER高效沉淀池3PAC加药泵E电源LCP310(X5) → 高效沉淀池3PAC加药泵E设计资料已录入
POWER高效沉淀池3PAC加药泵F电源LCP310(X6) → 高效沉淀池3PAC加药泵F设计资料已录入
DO / DI滤池反洗风机A就地箱控制线LHS102 → 滤池反洗风机排气阀控制箱LCP132设计资料已录入
DO / DI滤池反洗风机B就地箱控制线LHS102 → 滤池反洗风机排气阀控制箱LCP132设计资料已录入
DO / DI滤池反洗风机C就地箱控制线LHS102 → 滤池反洗风机排气阀控制箱LCP132设计资料已录入
DO / DI反洗废水池1提升泵A就地箱控制线LHS111 → 反洗废水池1进气阀控制箱LCP131设计资料已录入
DO / DI反洗废水池1提升泵B就地箱控制线LHS111 → 反洗废水池1进气阀控制箱LCP131设计资料已录入
DO / DI反洗废水池2提升泵A就地箱控制线LHS111 → 反洗废水池2进气阀控制箱LCP133设计资料已录入
DO / DI反洗废水池2提升泵B就地箱控制线LHS111 → 反洗废水池2进气阀控制箱LCP133设计资料已录入
WINCC OFFLINE EVIDENCE
组态引用已见画面与完整变量证据
完整变量642 点 · 103 个控制对象WinCC MDF 本机只读雕刻；含泵/电机、阀门及顺控变量名地址待导出
顺控处理列0 列Start / Stop / Reset / Steps / Time / Counter 组态证据离线已见
画面工艺流程图 · 澄清池和V型滤池来自本机只读 WinCC PDL 副本已见
变量族Pump_CPU3_V仅证明组态引用存在，不代表实时值或最终地址待导出
变量族CPU5pump_PAC仅证明组态引用存在，不代表实时值或最终地址待导出
变量族2A/2B/3A/3B_PAM仅证明组态引用存在，不代表实时值或最终地址待导出
变量族PH_Out仅证明组态引用存在，不代表实时值或最终地址待导出
高效沉淀、V型滤池、PAC/PAM及pH变量族已见；绝对地址待正式导出。

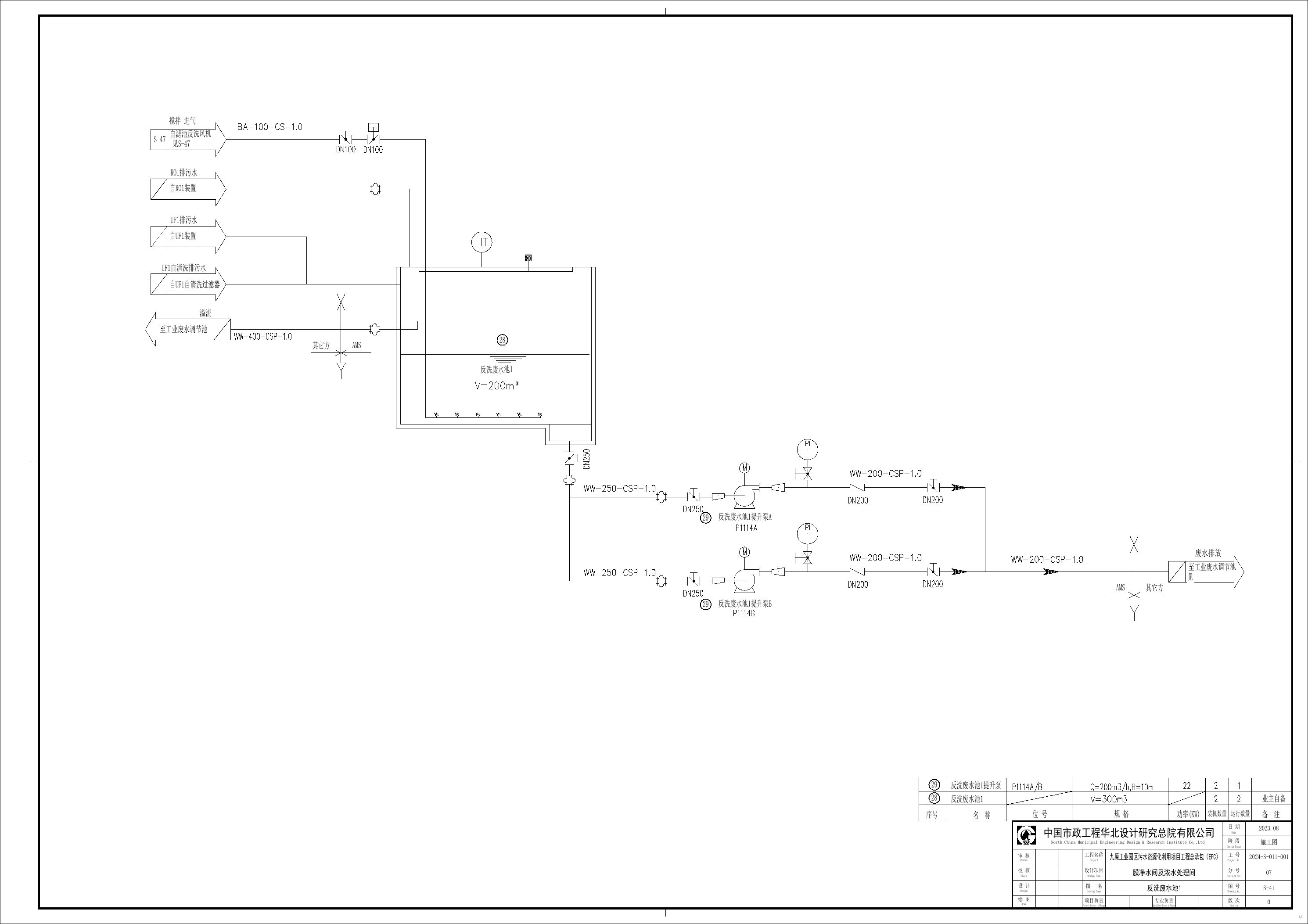

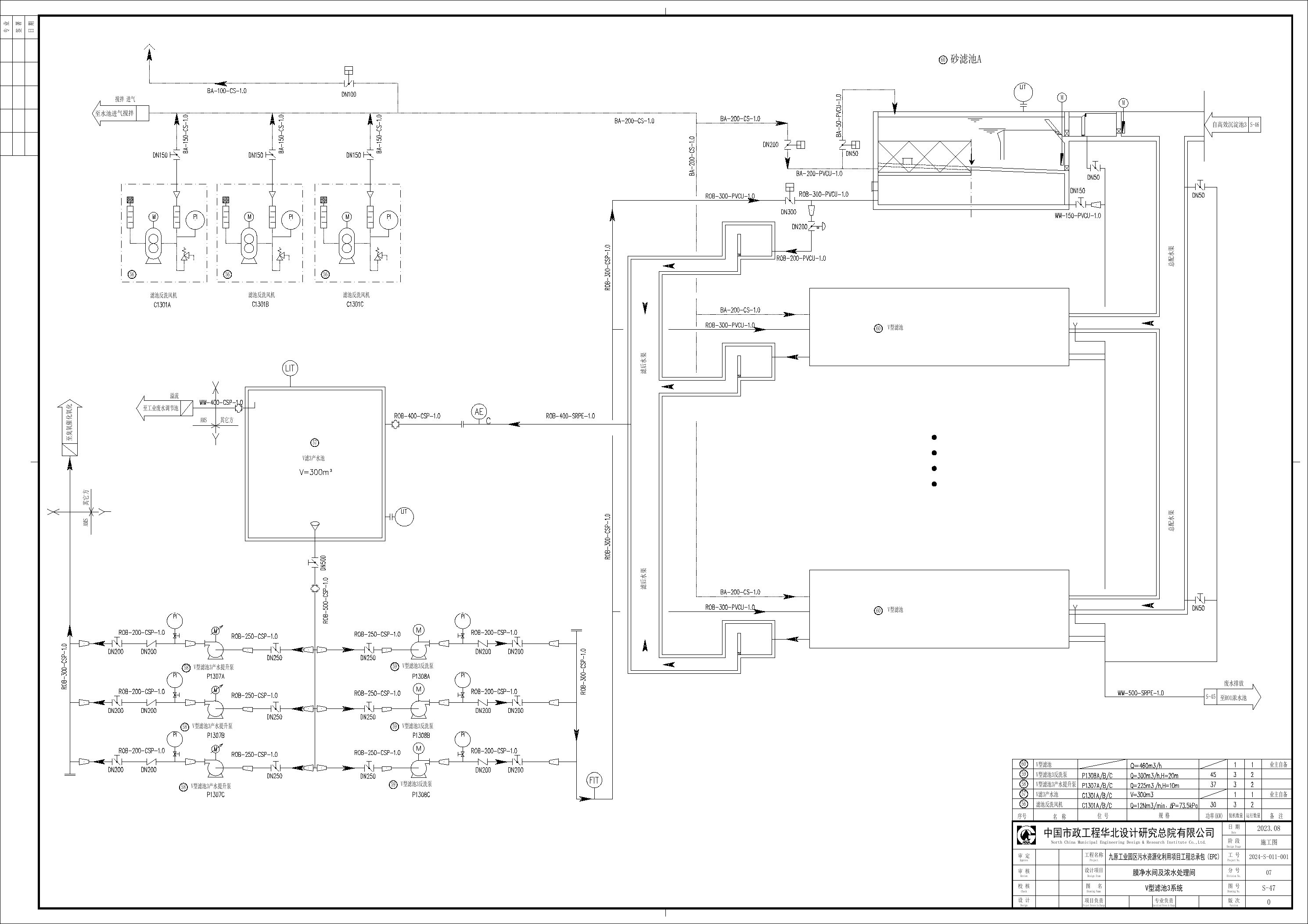

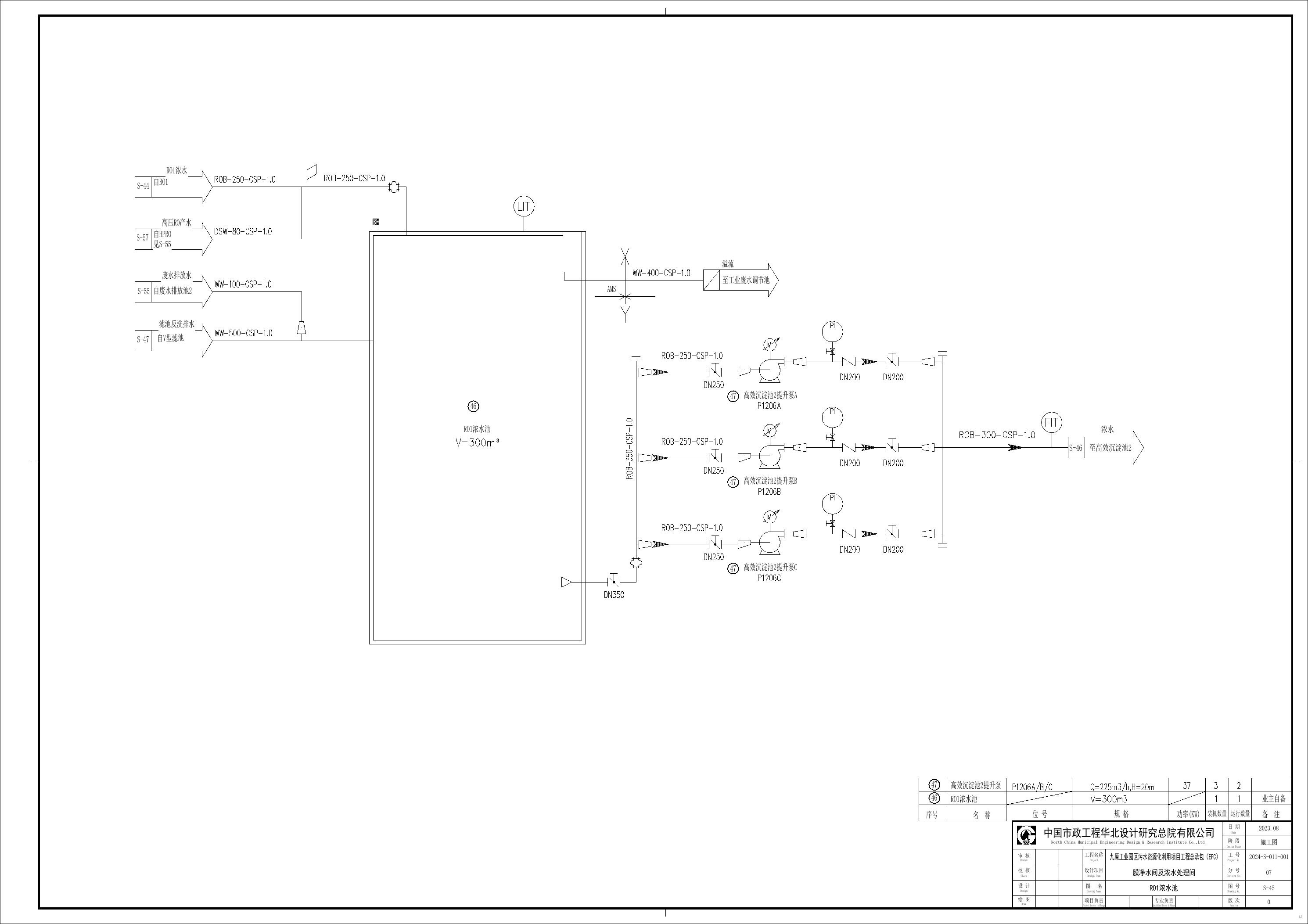

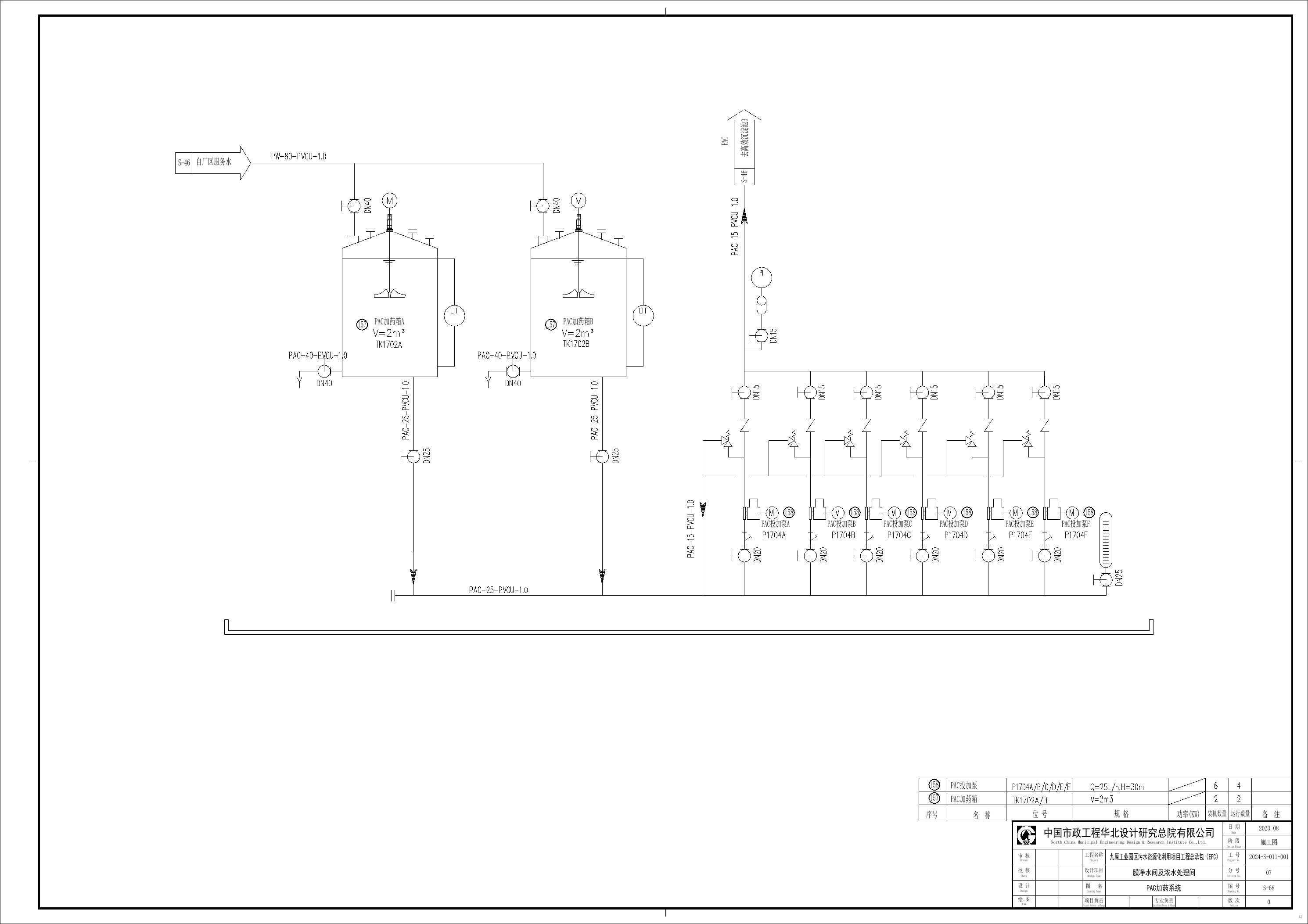

AS-BUILT REFERENCES
5 幅 · 全部
